Table Size : 1100x700mm
X/Y-axis travel : 630/500mm
Z-axis travel : 400mm & 600mm(Optional)
U/V-axis travel : ±25mm
Maximum cutting slope (°) : ±3°(100mm)
Max. work-piece weight : 1400kgs
Dia. Of molybdenum wire : ø0.1~ø0.2mm
產品介紹
鉬絲線切割機 MC500K
MC精密系列
- 智慧型電極絲張力追蹤系統採交流伺服系統處理
- 注油裝置採自動定時注油
- Z軸採用輕質高強度航空鑄鋁合金材料
MACHINE UNIT 機械尺寸
| 型別 | MC 350k | MC400k | MC 500k | MC 630k | MC 800k | MC1210k 超大機 | MC1412k 超大機 | |||||||
| 規格 | ||||||||||||||
| Work tank 工作水槽 (WxDxH) | mm (inch) | 840x600x450 | 980x620x450 | 1100x700x450 | 1310x840x450 | 1500xl030x450 | 2050x1225x650 | 2250x1400x650 | ||||||
| Work table size 工作台面積 (XxY) | mm (inch) | 840x600 | 980x620 | 1100x700 | 1310x840 | 1500xl030 | 2050x1225 | 2250x1400 | ||||||
| Work table travel 工作台行程 (XxY) | mm (inch) | 400x350 | 500x400 | 630x500 | 800x630 | 1000x800 | 1200xl000 | 1400x1200 | ||||||
| Mox. work-piece thickness 最大加工件厚度 | mm (inch) | 400 | 400 | 400 (可選配加高至 600) | 600 | 600 | 600 | 600 | ||||||
| 最大切割斜度(Degree/mm) | °/mm | ±3° /100 | ±3° /100 | ±3° /100 | ±3° /100 | ±3° /100 | ±3° /100 | ±3° /100 | ||||||
| UV axis travel UV 軸行程 | mm | ±25 | ±25 | ±25 | ±25 | ±25 | ±25 | ±25 | ||||||
| Max. work-piece size 最大加工件尺寸 (DxWxH) | mm (inch) | 350x400x400 | 400x500x400 | 500x630x400 | 630x800x600 | 800x1000x600 | 1000x1200x600 | 1200x1400x600 | ||||||
| Max. work-piece weight 最大加工件重量 | kgs (lbs) | 450 | 600 | 1400 | 2300 | 4000 | 5000 | 6000 | ||||||
| The wire bobbin travel 最大滾絲軸行程 | mm (inch) | 250 | 250 | 250 | 250 | 250 | 1000x1200 | 1200x1400 | ||||||
| Dia. of molybdenum wire 電極鉬絲直徑 | mm (inch) | ψ0.1-ψ0.20 | ψ0.1 -ψ0.20 | ψ0.1-ψ0.20 | ψ0.1 -ψ0.20 | ψ0.1-ψ0.20 | ψ0.1-ψ0.20 | ψ0.1 -ψ0.20 | ||||||

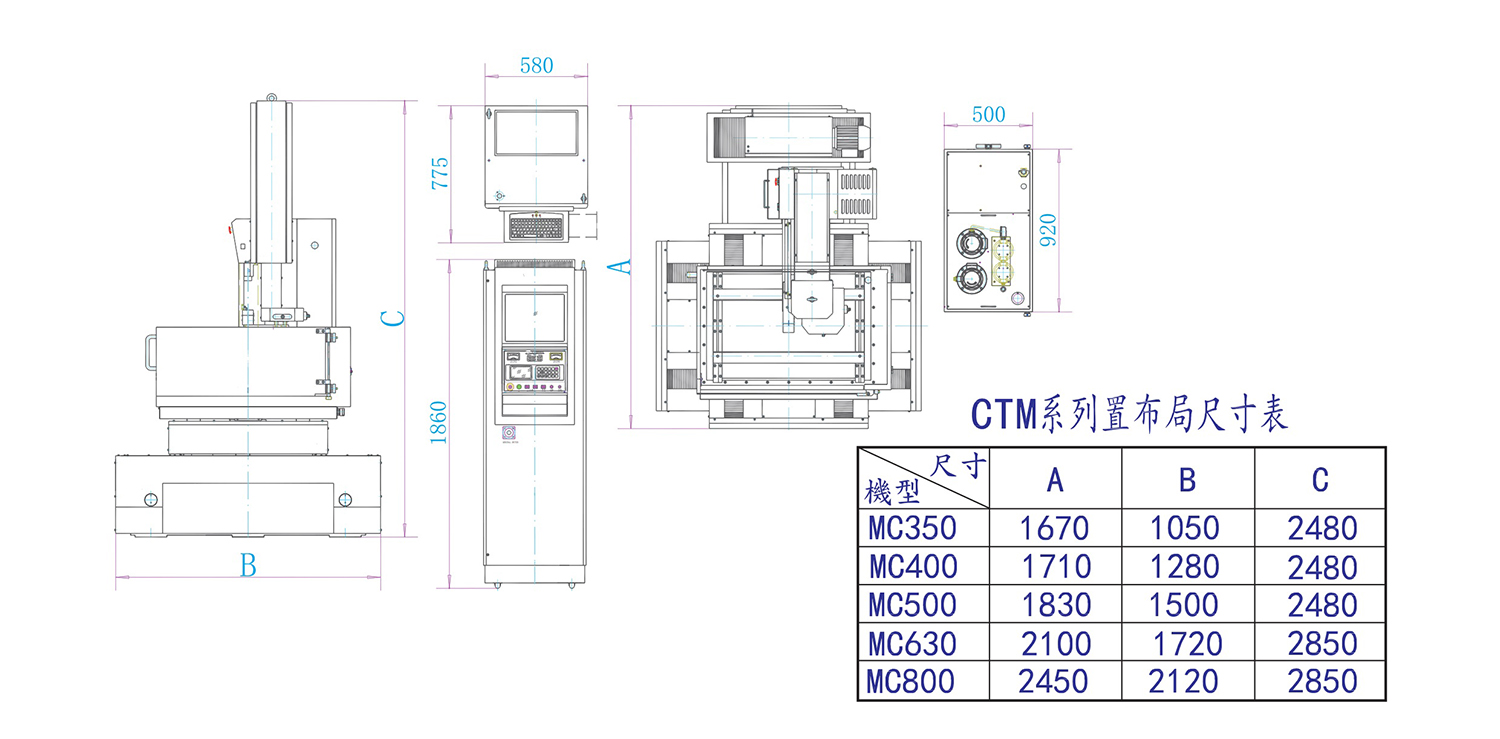

| External dimensions 外型尺寸 (WxDxH) | mm (inch) | 1670x1050x2480 | 1710x1280x2480 | 1830x1500x2480 | 2100x 1730x2850 | 2450x2120x2850 | 3240x2800x3150 | 3540x3120x3150 | ||||||
| Packing dimensions 包裝箱外形尺寸 (WxDxH) | mm (inch) | 1900x1300x2340 | 1950x1500x2340 | 2120x1760x2340 | 2380x1980x2530 | 2760x2280x2550 | 主機: 3000x1500x1940 副機: 2900x1440x2930 | 主機: 3300x1660x1940 副機: 3100x1440x2930 | ||||||
| Net weight 淨重 | kgs (lbs) | 1400 | 1600 | 2400 | 3100 | 4000 | 7500 | 9500 | ||||||
中走絲專用數控系統
Autocut 多次切割系統
HF 多次切割系統
機台特性【五大超前設計】：
- 全系列機床構件採標準加工中心機架構設計製造、不因承重位移後而使精度產生任何變化(非倒吊結構)
- 全系列 XY軸採日本 THK 線軌、採日本 NSK精密靜音軸承、UVZ軸採上銀線軌【QB機型除外】、機台精度達中國慢走絲國家標準
- 全系列配備電極絲全智慧動態控制系統 【WIDCS】 、 全過程在電極絲高速運行中高精確高靈敏適時張力控制、【控制精度達到 0.2N / 0.5S】
- 全系列配備電極絲刀庫化控制、伺服機種全部採用日本松下交流伺服
- 全系列配備高速高精度智慧型高頻電源、可依據切割材質、厚度、電流產出最佳切割參數加工
※ 如果無法承諾、實現 6A 核心指標的中走絲那就是中低階的中走絲系統
(不需要導向器、眼膜情況下、本公司承諾)
(不需要導向器、眼膜情況下、本公司承諾)
- 連續 30,000 ｍ㎡大面積切割實現 Ra ≦1.0um
- 連續加工 30個相同工件第一個與第 30 個的一致性誤差≦ 0.005mm
- 100mm 厚度多次切割、上中下的尺寸誤差≦ 0.005mm、而 200mm厚度切割、上中下尺寸 誤差≦0.02mm
- 大錐度切割(FD機種) 60˚ / 50mm 厚度時 Ra≦1.2um / 3000ｍ㎡
- 電極絲損耗 0.01mm / 100,000 ｍ㎡ (均達300,000ｍ㎡切割面積才需換絲)
- 包含絲筒換向時間切割效率可達 160ｍ㎡ / 每分鐘、電流 6A以上
八大貼心設計、【所有設計都是來自客戶的需求】
- 一鍵上絲、智慧上滿絲不需等待
- 無需眼膜、所有導輪加裝防脫保護器穿絲容易、直接掛絲不易滑脫
- 一鍵緊絲(依據絲徑自動恆張力緊絲、免除人為疏失)
- 全系列 Z 軸上下位移、不需拆絲
- 切割全過程有智慧型電極絲張力追蹤系統處理【WIDCS】、保持恆張力切割、不因電極絲延展、損耗、導致精度、速度下降、引起斷絲
- 依據需求可打開自動刀庫功能可達 0.005mm /30件 Ra≦1.0um
- 只需輸入切割材質、厚度、切割電流即可產出最佳參數加工
配備新型長壽導電塊、壽命為傳統導電塊的 20倍、步進機種採皮帶傳動(無齒輪箱造成的異音與齒輪磨損誤差)
