TABLE SIZE : MVC-955 X-1000*Y-510mm ; MVC-1160 X-1200*Y-600mm ;
MVC-1370 X-1400*Y-700mm ; MVC-1690 X-1800*Y-900mm
GEARHEAD

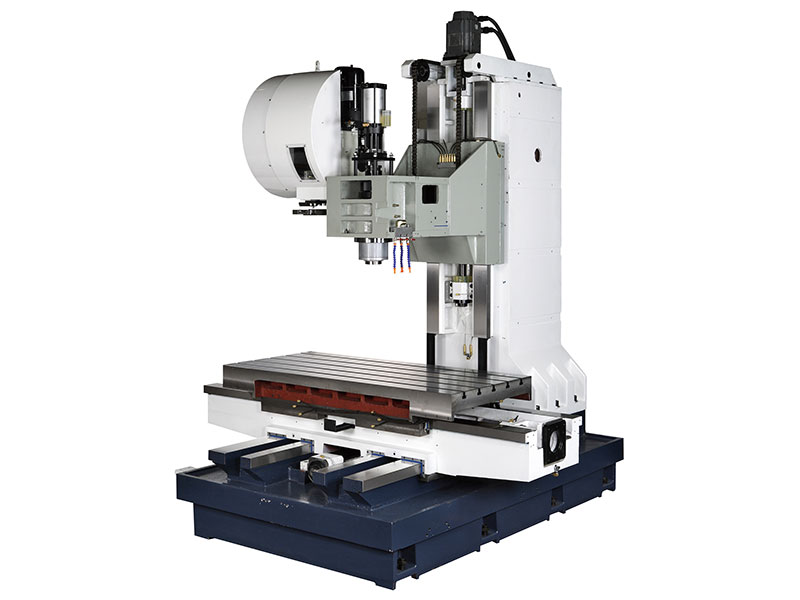

產品介紹

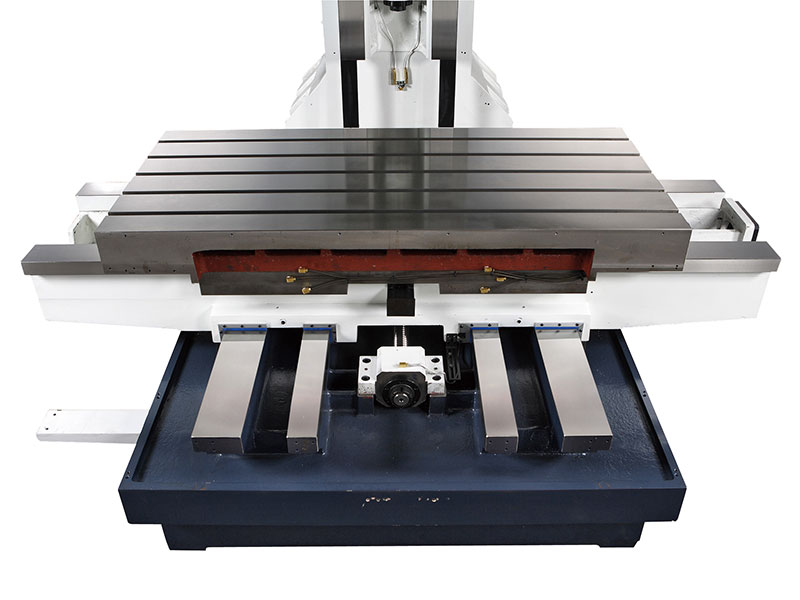

產品特點
- 採用箱型結構設計，P4級主軸軸承，主軸套以SCM4加工而成，高剛性、重切削。
- 使用世界認證米漢鈉鑄鐵，強化內部肋骨，並經回火處理，穩定性高、不變形，硬度高達HRC 52°±3°。
- 適合重切削加工，適用於大型模具、高硬度工件、精度要求一般工件之加工。
產品規格
| 項目 \ 機種 | Unit | MVC-955 | MVC-1160 | MVC-1370 | MVC-1690 | ||
| 行程 | X軸行程 | mm | 900 | 1,100 | 1,300 | 1,600 | |
| Y軸行程 | mm | 550 | 600 | 700 | 900 | ||
| Z軸行程 | mm | 530 | 610 | 700 | 800 | ||
| 滾珠螺桿 | X軸 | R40 x P10 | R40 x P12 | R50 x P12 | R50 x P12 | ||
| Y軸 | R40 x P10 | R40 x P12 | R50 x P12 | R50 x P12 | |||
| Z軸 | R40 x P10 | R40 x P12 | R50 x P12 | R50 x P12 | |||
| 工作臺 | 面積 | mm | 1,000 x 510 | 1,200 x 600 | 1,400 x 700 | 1,800 x 900 | |
| 最大載重 | kgs | 600 | 800 | 1,200 | 1,500 | ||
| T型槽 | mm | CD 100 x 18 x 5T | CD 100 x 18 x 5T | CD 125 x 18 x 5T | CD 125 x 18 x 7T | ||
| 主軸 | 主軸錐度 | 標準 | BT40 | ||||
| 選配 | BT50 | ||||||
| 主軸轉速及傳動方式 | BT40標準 | RPM | 10,000 皮帶式 | ||||
| BT40 選配 | RPM | 10,000 / 12,000 / 15,000 直結式 | N/A | ||||
| BT50 | RPM | 6,000 皮帶式 | |||||
| 距離 | 主軸鼻端至工作臺面 | mm | 150-680 | 150-760 | 150-850 | 150-950 | |
| 主軸中心至立柱 | mm | 550 | 600 | 700 | 900 | ||
| 刀具 | 刀具數 | 24 | |||||
| 最大刀具長度 | BT40 | mm | 300 | ||||
| BT50 | 350 | ||||||
| 最大刀具直徑 | BT40 | mm | 135 | ||||
| BT50 | 220 | ||||||
| 最大刀具重量 | BT40 | kgs | 8 | ||||
| BT50 | 20 | ||||||
| 換刀時間 | BT40 | sec | 1.31 (60HZ) | ||||
| BT50 | 2.5 (60HZ) | ||||||
| 進給 | 快速進給速度 | m/min | X:20, Y:20, Z:15 | ||||
| 控制器 | 三菱控制器 (10.4") | M80 | |||||
| Fanuc控制器 (8.4") | 0i-MF β12系列 | 0i-MF α12系列 | |||||
| 電機 | 主軸電機 | HP | 15 | 20 | 20 | ||
| 進給軸電機 | 三菱控制器 (10.4") | KW | X:2.0, Y:2.0, Z:3.5 | X:3.5, Y:3.5, Z:3.5 | X:7.0, Y:7.0, Z:7.0 | ||
| Fanuc控制器 (8.4") | KW | X:2.5, Y:2.5, Z:2.5 | X:4.0, Y:4.0, Z:4.0 | X:7.0, Y:7.0, Z:7.0 | |||
| 機床尺寸( 正面x 深度x 高) | cm | 262*212*272 | 292*212*272 | 340*270*290 | 524*333*350 | ||
| 淨重 | kgs | 5,500 | 7,700 | 11,000 | 17,000 | ||
| 適合櫃型 | 40'HQ | 拆成兩板裝40'HQ | 20'FR | ||||
| 或不拆裝20'FR | |||||||
【標準配件】
- 三色警示燈
- 刀臂式刀庫
- 移動式手輪
- 全密式鈑金
- 剛性攻牙
- 主軸油冷機
- 工具箱
- RS232介面卡
- 電氣箱熱交換器
- 後沖水系統
- A.I.C.C.高速高精
- 自動潤滑系統
- 自動斷電系統
- 金屬伸縮護蓋
- 切削液箱過濾裝置
- 螺旋捲屑機(含桶)
- 水平調整螺絲及墊塊
- 主軸噴水/吹氣裝置
- 手持式水槍及風槍
【選購配件】
- 電氣箱冷氣型
- 主軸環狀噴水
- 主軸中心出水

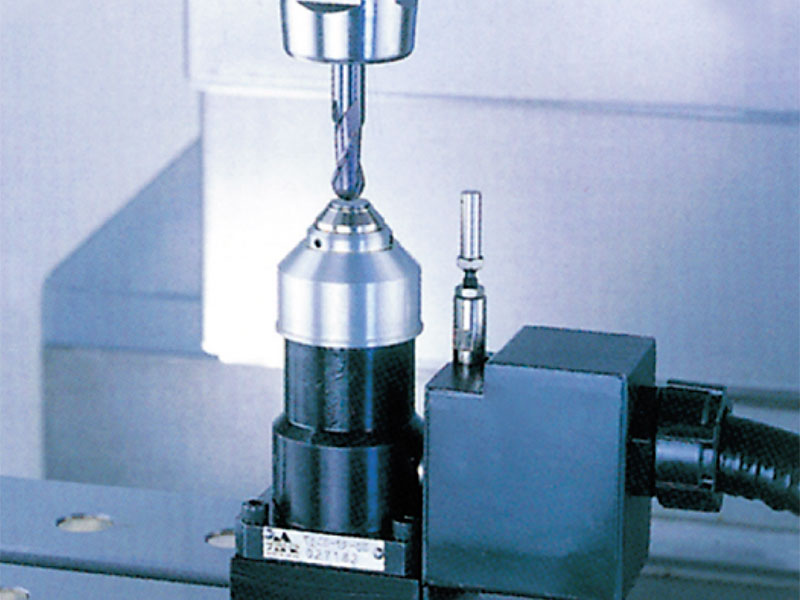

- 刀長量測
- 龍船捲屑機(含桶)
- 第四/五軸轉台
- 油水分離機
- 旋轉窗
